产品简介
自动给水设备属于无塔给水设备，由水泵机组、控制设备、增压稳压设备三大部分组成。供水能力由水泵机组决定，系统的协调运行由控制系统控制；增压稳压设备用于贮能保压，应对少量供水以及正常管道泄漏，减少泵的启停频次，延长设备部件使用寿命，为自动控制的重要组成部分。用水高峰期管网压力下降，设备自动启动供水。
按照工作方式区分，可分为气压自动给水设备、变频调整恒压给水设备，应用于生活、消防、生产、喷淋等多个领域。
水泵是给水设备的基础，是设备供水能力的根本保障。配套水泵可选用各类流量、扬程适配的泵类产品。可实现1‑4台及更多水泵并联运行；水泵机组可搭配增压稳压组件，小流量工况下切换运行，提升运行效率，节约能源，降低供水运行成本。
按使用场景可分为生活型、消防型、喷淋型、生活消防共用型。
QBG型生活及工业变频给水设备，将变频调速、可编程控制技术应用于水泵自动控制，与水泵机组构成机电一体化供水装置。
设备由交流变频调整器、工业级可编程控制器、数字PID调节器、低压电器、压力传感器、液位控制器及泵组，构成闭环调节变频调速供水系统。实时采集管网压力数据，自动调节水泵转速以及水泵投切数量，满足用户恒压变量供水或变压变量供水需求，维持管网末端压力稳定，保障供水系统处于高效运行状态。
可替代传统水塔供水、高位水箱供水、气压供水等供水形式。

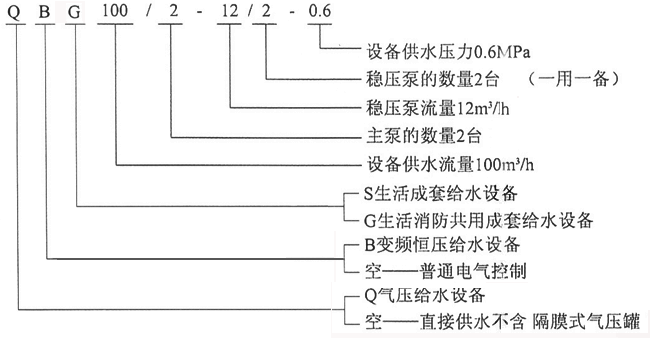

  型号意义

  设备特点

  产品特点
1.结构紧凑，体积小巧，无需建设高位水箱或水塔；占地少、安装周期短，便于集中管理。
2.配套进口变频器及相关元器件，布局合理，操作简便可靠，可实现自动运行。
3.具备多种故障显示及记录功能，拥有欠压、过压、过载、短路、缺相、水源缺水自动停机等多重保护，使用安全，维护便捷。
4.可设定管网压力，依据实际用水量调节水泵转速，使设备维持高效运转；采用多台小功率泵组组合，适配流量的波动变化，相比单一大功率泵，节能表现较好；与恒5.速泵供水对比，可减少超压与回流带来的能耗损耗，节能率可达20‑50%。
6.依靠变频器或者软启动器实现水泵软起软停，减轻电网与管网冲击；具备无水锤现象，降低设备运行噪音，延长设备使用周期。
7.支持多台泵循环轮换运行，均衡各泵运行时长，规避单台泵长期闲置锈蚀问题。
8.可直接向用户供水，降低水质二次污染风险。
9.品种规格丰富，支持灵活配套，应用场景广泛。
10控制模式可按需定制，支持定时开关控制、消防联动、小流量与零流量自动休眠、上位机集中管理等模式。
11管网恒压供水，降低室外管路冻裂概率；供水压力可按需调节，满足用水高峰高层建筑顶层的供水压力需求

  适用范围

  1.高层、城镇居民小区、企事业单位等生活用水。

  2.各类工业用水(如冷却水循环等要求恒压供水的生产用水)。

  3.各类自来水厂、污水处理厂、机场、家业排灌站和喷灌站。

  4.环保水处理、渗透分析系统、生产线加工系统、工业厂房清洗。

  5.油田输油管道、油库、油港的恒压输油系统。

  6.旧有供水系统(气压罐、水塔、高位水箱)改造更新。

  7.工业锅炉稳压补水系统、热水供应系统。

设备结构组成

  变频供水成套主要由：主泵组、变频调整供水控制系统、稳压泵组（可选组件）、稳压气压罐（可选组件）等部分构成。
主泵组
供水主泵组一般由DL型立式多级离心泵、GDL型立式多级不锈钢泵与碳钢‑钢板焊接钢制基座构成，通常配置2‑3台同型号水泵。
变频调整供水控制系统包含交流变频调节器、可编程控制器（微机）、数字PID调节器、外围操作执行机构及保护电路、压力传感器、蓄水池液位控制器（水源缺水保护）等器件。

稳压泵组（可选）
稳压泵组配置1‑2台小流量水泵，供水扬程大于或等于主泵供水扬程。仅在管网小流量或者零流量工况（如夜间）投入运行，维持管网压力，补偿小流量用水与管网渗漏；小流量、零流量用水阶段，主泵处于停机待机。


气压罐（可选）
气压罐为密闭容器。大流量供水时水泵加压，罐内气体被压缩；小流量、零流量用水时，压缩气体膨胀，将罐内储水补入管网，补偿用户小流量用水以及管网渗漏，实现主泵在小流量、零流量工况下停机。

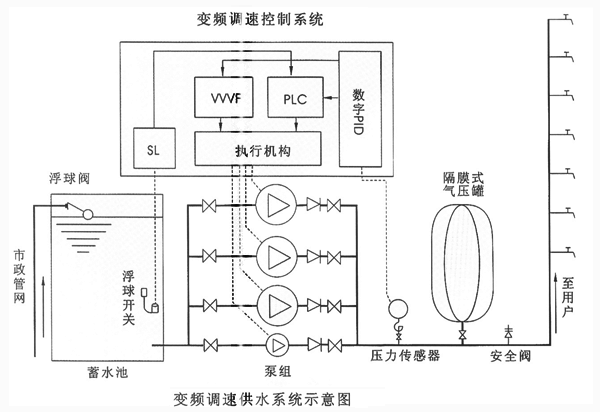

设备工作原理
系统正常运行时，管网压力传感器采集水压数据，转换为电信号传输至PID调节器，与用户设定压力值对比运算；运算结果生成频率调节信号与水泵启停信号，分别输送至变频器及可编程控制器(PLC)。
变频器依据信号调节水泵电机电源频率，改变水泵转速；可编程控制器结合信号管控水泵启停。通过控制水泵投切台数以及变频器转速调节，将管网水压稳定在预设压力，使泵组供水量适配管网实时用水量，实现变量恒压供水。

选型依据
选用自动给水设备，核心参考设计供水流量、供水压力（水泵扬程），同时需要考虑使用场景的流量变化类型。
连续型：日常持续存在流量输出，管网维持正常流量。适用于大型宾馆、饭店、工矿企业增压供水系统。
间歇型：用水低谷时段流量很小甚至接近零流量。适用于小型办公楼、写字楼、商住楼、各类住宅及生产用水场景。
选型还需要兼顾供水时段流量波动、不同季节用水差异、不同地区用水习惯等多重因素。
生活供水设备可选用变频给水设备或者气压式给水设备，两类方案各有优势。
变频给水设备特点
可以实现恒压给水，压力可在设定范围内调整，恒压精度一般小于0.02MPa；变频调节属于效率较高的供水方式。对比气压给水设备，可实现约20%节能效果；变频软启动降低电流冲击，水泵转动冲击小，低速运行工况噪音较低，运行状态稳定。
气压式给水设备特点
设备造价相对实惠；控制系统结构简单，操作便捷，维护检修简易。

  选型指南

  一、生活给水设备泵的选择

  1、生活给水设备供水高度的选择

  2、生活给水设备供水户数的选择

  订货需知

  1.QBG系列全自动智能给水成套设备标准规格产品的标准配置，附件及文件。(见下表)

  2.水泵入口门均不在提供范围之内。

  3.控制柜以外的电线/电缆不在范围之内。

  4.订购产品之前请详细阅读本说明书，以便正确标出所需产品。

  5.可根据客户的实际需要，提供经济适合的产品组合。

  6.本公司对产品拥有设计改进权，恕不另行通知。
