ZCQ自吸磁力泵

型号:例如ZCQ32-25-145PB材质:不锈钢用途:可抽送酸碱油类及稀有贵重液、挥发性液体等

  • 质量稳定
  • 价格合理
  • 交货快捷
  • 提供全套水泵解决方案
  • 销售热线:021-67220310
  • 移动电话:138-1621-7661
  • 业务 QQ:38043360

详细介绍

  



产品概述
ZCQ型自吸式磁力泵(以下简称自吸泵)是根据用户的要求,在CQ型磁力泵的基础上吸收市场新型技术,其性能达到同类产品高水平。 ZCQ型自吸式磁力驱动泵以静密封取代动密封,使泵的过流部件处于全密封状态,解决了其它泵机械密封无法避免的跑、冒、滴、漏之弊病,泵体及过流部件的材料均采用了耐腐蚀的不锈钢、陶瓷、四氟石墨、碳石墨、硬质合金等材料制造,既有CQ型磁力驱动泵的功能,又集自吸于一身,不需底阀和引灌水,即开即抽,轻松方便。

工作原理

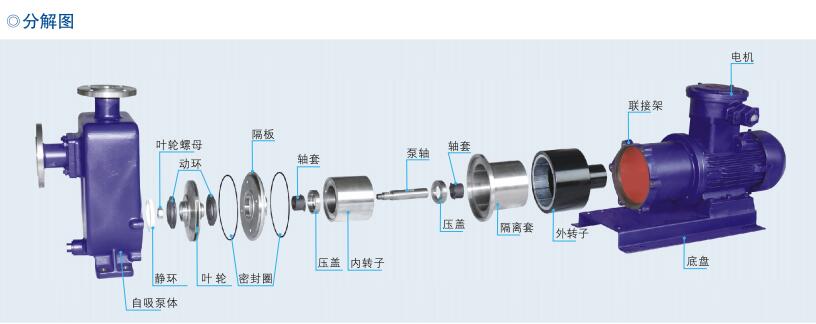

ZCQ系列自吸泵采用外混式轴向回水泵体结构,泵体由吸液室、储液室、蜗壳、回流孔、气液分离室等部份组成,结构见示意图。泵启动后,在离心力的作用下,吸水室中的剩余液与进液管路中的空气被叶轮搅拌成气不混合物,混合物经蜗壳进入气液分离室,随着速度减慢,导致气水分离,空气由泵出液口排出,液体经回水孔返回泵内,经过多次循环,进液管道中的空气被排净,使泵内形成一定的真空度,达到自吸的作用。适用温度:-30℃~110℃ (可定做高温型)。

工作用途
该泵结构紧凑,外形美观,体积小,噪音小,噪音低,运行可靠,使用维修方便,可广泛用于石油、化工、制药、电镀、印染、食品、科研等单位抽送酸、碱、油类及稀有贵重液、毒液、挥发性液体,以及循环水设备配套,特别是易漏、易燃、易爆液体的抽送。

性能参数

型号

口径 (mm)

流量 (m 3 /h)

扬程
(m)

电机功率 (kW)

电 压
(V)

材 质

进口

出口

ZCQ 20-12-100

20

12

3

12

0.37

220/380



ZCQ25-20-115

25

20

6.6

15

1.1

380

ZCQ32-25-115

32

25

6.6

15

1.1

380

ZCQ32-25-145

32

25

6.6

25

1.1

380

ZCQ40-32-125

40

32

6.3

20

2.2

380

ZCQ40-32-160

40

32

12

32

4

380

ZCQ50-40-145

50

40

14.4

25

4

380

ZCQ50-40-160

50

40

13.2

32

4

380

ZCQ50-40-200

50

40

7.8

50

5.5

380

ZCQ65-50-145

65

50

16.8

25

5.5

380

ZCQ65-50-160

65

50

27

32

7.5

380

ZCQ80-65-125

80

65

50

20

7.5

380

ZCQ80-65-160

80

65

50

32

15

380

ZCQ80-65-200

80

65

50

50

15

380
