流量(m3/h)： 18 ～ 108

  压力(MPa)： 0.4 ～ 1.47

  功率(kW)： 7.5 ～ 75

  概述

  高层建筑消防供水一般采用高位水箱来弥补自来水公司供水压力不足，但往往消火栓所需水压约为220KPa，显然用加高水箱的办法来满足消防所需水压不太可能，用气压给水设备就可以满足要求。XQG系列消防气压给水设备是以GB50015-2003《建筑给水排水设计规范》、GBJl6-87《建筑设计防火规范》、GB50045-95《高层民用建筑设汁防火规范》、GB50084-2001《自动喷水灭火系统设计规范》为设计依据;以GA30.1-2002《固定消防给水设备的性能要求和试验方法第1部分：消防气压给水设备》为标准生产的固定灭火装置。该装置由气压罐、稳压泵、消防主泵、电控柜及仪表、阀门、管路、基座等组成，适用于需要增高压力的消防压力的消防给水系统。

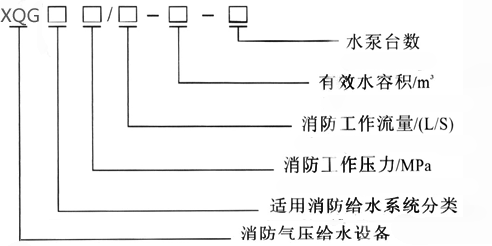

  型号意义

  注：适用消防给水系统分类，省略为消火栓给水系统

  P为自动喷淋给水系统

  H为消防栓与喷淋合用系统

  G为消防生活共用系统。

  产品的特点

  1、XQG系列产品可配囊式隔膜式气压罐，也可配自动补气式气压罐。两种气压罐具有不同的特点：囊式隔膜式结构简单、效率高、一次充气可长期使用;自动补气能准确调节气压水比例、不受胶囊老化及尺寸规格的限制。气压罐属压力容器，我公司配置的气压罐，其设计、制造、压力试验、检验与验收等均符合GBl50-1998《钢制压力容器》的规定;

  2、XQG系列产品可配ISG(W)型单级离心泵，也可配DL型多级离心泵。ISG(W)型单级离心泵结构简单、造价低，DL型多级离心泵运行平稳，扬程高。

  3、XQG系列产品具有多功能编程控制、消防主泵定时软起动巡检等功能，可接收多种消防信号并可与消防中心联网;

  4、XQG系列产品设有两路电源接口，并具有双电源自动切换功能;

  5、XQG系列产品使用的配件，经过了诸多生产厂家的筛选，产品质量保证。

  6、XQG系列产品体积小、结构紧凑、不受供水场合限制向消防管网供水。

  XQG系列产品适合在下列环境中工作

  1、环境温度：5～40℃;

  2、空气相对湿度：≤85%(20±5℃时);

  3、介质温度：4～70℃;

  4、供电电压：380V(+5%、-10%)。

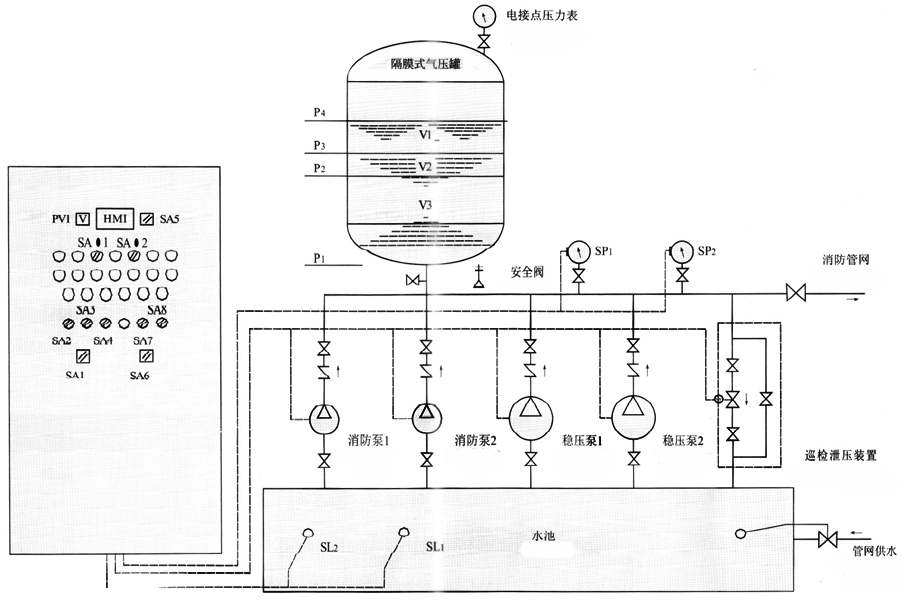

  工作原理

  稳压泵工作时将水送至给水管网，多余的水进入气压罐后，水室扩大、气室缩小、压力随之升高，当压力升至稳压上线P4时，水泵停转，此时罐内被压缩气体的压力将贮存的水送入管网，气压罐的水室缩小、气室扩大，压力随之下降，当压力降至稳压下线P3时，稳压泵又重新启动。如此周而复始，稳压设备不断运行。当发生灾情时，消防栓或喷头开启，稳压泵不满足保压要求，压力继续下降，当压力降至消防工作压力P2时(或其它消防信号反馈)消防主泵自动启动。
