流量(L/s)： 1.1 ～ 220

  压力(MPa)： 0.16 ～ 1.53

  功率(kW)： 0.75 ～ 250

  介质温度(℃)： 0 ～ 60

  产品概况

  XBD-ISG型单级单吸消防泵，供输送不含固体颗粒的清水及物理化学性质类似于水的液体之用。主要用于消防系统增压送水，也可应用于厂矿给排水。输送液体的流量范围为1.0～220L/S，压力范围为0.1～1.0MPa，配套功率范围为0.75～250kW，口径范围为Φ25～Φ350mm。

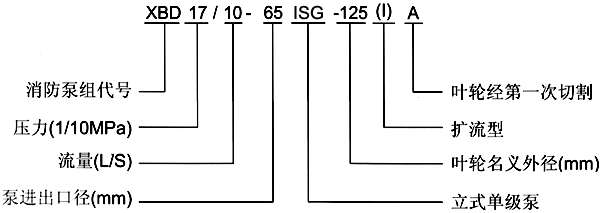

型号意义

  产品特点

  1、泵为立式结构，进出口口径相同，且位于同一中心线上，可象阀门一样安装于管路之中，外形紧凑美观，占地面积小，建筑投入低，如加上防护罩则可置于户外使用。

  2、叶轮直接安装在电机的加长轴上，轴向尺寸短，结构紧凑，泵与电机轴承配置合理，能有效地平衡泵运转产生的径向和轴向负荷，从而保证了泵的运行平稳，振动小、噪音低。

  3、轴封采用机械密封或机械密封组合，采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金材质，耐磨密封，能有效地延长机械密封的使用寿命。

  4、安装检修方便，无需拆动管路系统，只要卸下泵联体座螺母即可抽出全部转子部件。

  5、可根据使用要求即流量和扬程的需要采用泵的串、并联运行。

  6、可根据管路布置的要求采用泵的竖式和横式安装。

  主要用途

  XBD-ISG型消防泵主要用于消防系统管道增压送水。也可适用于工业和城市给排水，高层建筑增压送水、远距离送水、采暖、浴室、锅炉冷暖水循环增压、空调制冷系统送水及设备配套等场合。

  结构说明

  XBD-ISG型单级单吸消防泵由电机和泵两部分组成，泵和电机同轴，泵结构包括泵体、叶轮、泵盖、机械密封等部件组成。泵进、出口在同一水平轴线上，且口径规格相同，装卸极为方便，占地面积小。泵设有安装底座，便于安装，增加泵运行的稳定性。泵密封采用机械密封，具有密封可靠，无泄漏的特点。泵的轴向力由叶轮设平衡环来进行平衡。泵的进出口法兰按1.0MPa压力设计，管路配套方便。
