产品简介

  自动给水设备是一种无塔给水设备，由水泵机组、控制设备、增压稳压设备三大部分组成。供水能力由水泵机组决定，系统的协调运行由控制系统控制，增压稳压设备主要作用是贮能保压，应付少量供水以及正常的管道泄漏，减小泵的启停次数，延长设备的寿命，同时也是实行自动控制不可缺少的一部分。大量用水时，管网压力下降，水泵自动启动供水。

  自动给水设备根据工作方式的不同时可分为气压自动给水设备和变频调整恒压给水设备，各有特点。广泛应用于生活、消防、生产、喷淋等多种领域。

  水泵是给水设备的基础，是给水设备显现其供水能力的根本保证，为此给水设备配套的水泵是通用的，可以是各种流量、扬程合适的泵类。按照流量、扬程的需要产品可能1～4或更多的水泵并联运行，水泵机组与另外一套增压稳压设备(水流量泵组)作为小流量范围内与主泵切换运行，以提高效率，进一步节约能源，降低给水成本。

  根据设备的工作方式不同可分为生活型、消防型、喷淋型和生活消防共用型等形式。

  气压给水设备，又称气压供水装置、无塔供水设备等。它兼有增压、调压、贮水、供水、蓄能和控制水泵运行的功能。气压给水设备能在水泵运行周期内连续、自动地向用户供水。广泛应用于居民住宅、高、低层民用或工业用建筑的生活、生产和消防供水。

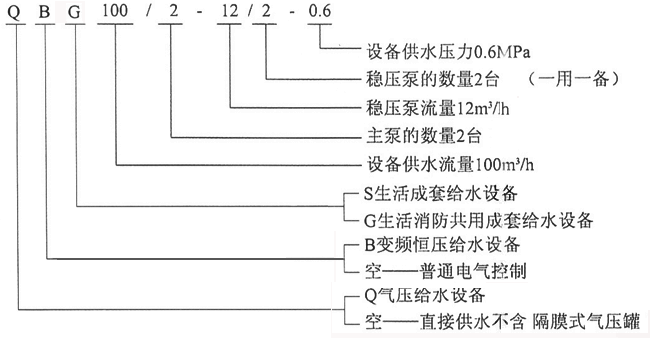

型号意义

  设备特点

  1.气压给水设备可根据需要设置，方位、高度不限。

  2.气压水罐内最低工作压力系按最不利配水点或消火栓所需水压的计算而确定。因此，能确保用水点水压要求。

  3.气压水罐是密闭压力容器，水质不易受外界污染。

  4.气压给水设备的水泵机组一般为自灌式充水，并利用气压或液位自动控制仪表实现水泵的自动控制，无须专人管理。

  5.气压给水设备取代水箱式给水设备后，因相应取消设置水箱的水箱间，可节省土建投资;对于建筑的美观也有较大改善。

  6.气压水罐由于其内部气囊具有很大弹性.因而兼有减弱以至消除因水泵停机时产生的水锤影响。

  7.气压水罐可设在建筑物内或直埋于地下，便于防冻，尤其适用于在我国北方高寒地区使用。

  适用范围

  1.建筑物竣工后高层水压不足，已无设置水箱可能性的情况下，气压给水设备较为合适。

  2.旧楼加层改造，而水压不能满足加层的用户用水，设置水箱又不能为房屋基础所承受，也可选择气压给水设备。

  3.高层建筑由于消防水箱设备高度不能满足最不利配水点的消火栓所需水压，为解决火灾初期上部几层消火栓消防水压不足的问题，在众多增压设备中，气压给水设备更为理想。

  4.地震多发区建筑，从抗震要求考虑，设置水塔或屋顶水箱是不合适的。而气压给水没备可以设在底层或地下室，有利于抗震。

  5.高层建筑小区分期竣工。在远期兴建且高度最高的建筑上设备水箱，难以满足近期用水要求;在近期兴建且高度不足的建筑物上设置水箱，又难以满足远期片用水水压的要求，此时，选择气压给水没备是较为合适的。

  6.某些建筑因其结构特殊，无法秤楼顶设置水箱，可设置气压给水设备。

  7.解决以提高分散、小型为特点的新型农村给水的给水普及率和水质改善为内容的“村村通自来水”问题。

  8.因有碍观瞻等原因，高层建筑不设水箱时。

  9.为防止北方寒冷地区的屋顶水箱易被冻裂和南方地区屋顶水箱易遭污染，气压给水设备可解决防冻和污染问题。

  设备结构组成

  气压给水设备主要由：水泵组、供水控制系统、稳压泵组、气压罐等组成。

  水泵组

  供水泵组主要由给水水象和以槽钢和钢板焊接制成的钢制基础构成，一般由同一型号的2—3台水泵组成。

  供水控制系统

  主要由外围操作执行机构及保护电路、压力传感器、蓄水池液位控制器(水源缺水保护用)等组成。

  气压罐

  气压罐是一种密闭容器，大流量供水时，由水泵加压，罐内贮存的气体被压缩;在小流量或零流量供水时，被压缩气体膨胀，将贮存在罐内的水压入输配水管网，补充用户的小流量用水或管网的渗漏，同时使水泵在小流量和零流量用水时处于停机状态。

  稳压泵组

  主要由一至二台小流量水泵组成，为解决小流量用水和给气压罐补压而设。

标准产品技术性能

  设备工作原理

  气压给水设备的部件组合和部件功能，包括水源、升压、贮水调节、输水、电力自动控制、压力控制、水位控制、气体调节控制等系统。

  以压力控制整个供水系统.下达工作指令;由电控系统传达指令，控制水泵的运行和停止;由水泵从水源系统抽水，送至气压罐，再由气压罐完成贮水、调节、送水的供水循环周期。

  气压给水设备的工作原理为：当水泵工作时，将水送至给水管网的同时，剩余的水进入气压水罐，水室扩大并将罐内的气体压缩。气室缩小，罐内压力即随之升高。当压力升至最高工作压力P2时，水泵停机，罐内被压缩气体的压力将罐内贮存的水压入给水管网。水室缩小，气室扩大，罐内压力即随之下降。压力隆至最低工作压力Pl时，水泵r垂新启动，如此周而复始。

  选型依据

  选择一套自动给水设备的基本依据是设计的供水流量和供水压力(水泵的扬程)，另外还需考虑到用途的流量变化类型。

  连续型：一天内很少有流量为零的时候，或本身管网的正常泄漏就保持有一定的流量，例如，大型宾馆，饭店，工矿企业的加压系统等。

  间歇型：用水低谷时间较长且流量很小或为零，例：小型办公楼、写字楼、商住楼、各类住宅，及生产用水等。

  同时还应考虑在供水的某一段时间内流量的变化，以及不同季节充量的变化、不同地区用水的不同等多方面的因素。

  生活给水设备选择变频给水设备或气压式给水设备都可，两者各有优点。

  变频给水设备的优点：可以恒压给水并且恒压值在一定范围内可调整，恒压精度一般小于0.02MPa，变频调整是一种高效节能的方法。与通常的气压给水设备相比平均节能20%，此外，变频启动的冲击电流小以及泵的动转冲击也小，在低速运转时噪声小，性能稳定。

  气压式给水设备的优点：造价相对低廉，控制系统的技术简单，服务方便，维修简易。

  选型指南

  一、生活给水设备泵的选择

  1、生活给水设备供水高度的选择

  2、生活给水设备供水户数的选择

  订货需知

  1.QG系列全自动智能给水成套设备标准规格产品的标准配置，附件及文件。(见下表)

  2.水泵入口门均不在提供范围之内。

  3.控制柜以外的电线/电缆不在范围之内。

  4.订购产品之前请详细阅读本说明书，以便正确标出所需产品。

  5.可根据客户的实际需要，提供经济适合的产品组合。

  6.本公司对产品拥有设计改进权，恕不另行通知。
