产品概述
ZX型自吸泵是上海罡普泵业公司在结合有关技术资料经吸收、消化、改进后研制而成的节能泵类产品。该泵属自吸式离心泵，并具有其它泵所不具有的自吸能力等优点，改善了泵的使用环境。配用耐腐蚀机械密封和不锈钢材质可以输送腐蚀性液体。
产品用途
适用于城市环保、建筑、化工、制药、染料、印染、电力、造纸、石油、设备冷却、油轮卸油等许多行业。
适用于清水、海水及带有酸、碱度的化工介质液体和带有一般糊状的浆料介质粘度≤100厘珀。
泵装上摇臂式喷头,又可将水冲到空中后,散成细小雨滴进行喷雾,可用于农场、果园、茶园的喷洒。
可和压滤机配套使用,将浆料送进压滤的较为理想配套泵种。
适用工况
流量：3～500m3/h
扬程：10～80m
环境温度≤50℃
液体温度≤100℃
液体密度≤1.24×103kg/m3
工作原理与结构说明
该泵均采用轴向回液的泵体结构。泵体由吸入室、储液室、涡卷室、回液孔、气液分离室等组成，泵正常起动后，叶轮将吸入室所存的液体及吸入管路中的空气一起加入，并在叶轮内得以混合，在离心力的作用下，液体夹带着气体向涡卷室外缘流动，在叶轮的外缘上形成有一定厚度的白色泡沫带及调整旋转液环。气液混合体通过扩散管进入气液分离室。此时，由于液速突然降低，较轻的气体从混合气液中被分离出来，气体通过泵体吐出口继续上升排出。脱气后的液体回到储液室，并由回液孔再次进入叶轮，与叶轮内部从吸入管路中吸入的气体再次混合，在高速旋转的叶轮作用下，又流向叶轮外缘……。随着这个过程进行下去，完成自吸过程，泵便投入正常作业。
在一些泵的轴承体底部还设有冷却室。当轴承发热引起轴承体温升超过70°C，可在冷却室外通过冷却液管接头，注入冷却液循环冷却。泵内部防止液体由高压区向低压区泄漏的密封机构是前后密封环，前密封环装在泵体上，后密封环装在轴承体上，当泵经长期运转密封环磨损到一定程度，并影响到泵的效率和自吸性能时，应给予更换。

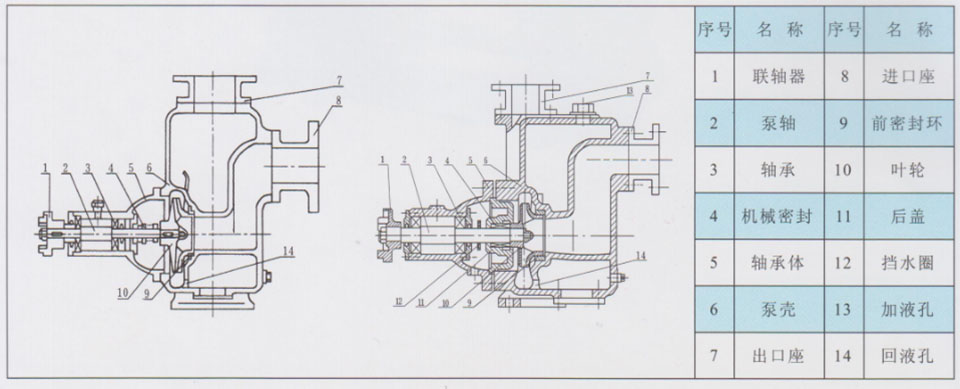

主要结构名称
泵的型号与性能参数
